과전류 회로 특성, 보호장치의 종류 및 특성, 과부하전류

■ 과전류에 대한 보호

1. 적용범위

과전류의 영향으로부터 회로 도체를 보호하기 위한 요구사항으로서 과부하 및 단락 고장이 발생할 때 전원을 자동으로 차단하는 하나 이상의 장치에 의해서 회로 도체를 보호하기 위한 방법을 규정한다. 다만, 플러그 및 소켓으로 고정 설비에 기기를 연결하는 가요성 케이블(또는 가요성 전선)은 이 기준의 적용 범위가 아니므로 과전류에 대한 보호가 반드시 이루어지지는 않는다.



2. 일반 요구사항

과전류로 인하여 회로의 도체, 절연체, 접속부, 단자부 또는 도체를 감싸는 물체 등에 유해한 열적 및 기계적인 위험이 발생되지 않도록, 그 회로의 과전류를 차단하는 보호장치를 설치해야 한다.







■ 회로의 특성에 따른 요구사항

1. 선도체의 보호

1. 과전류 검출기의 설치

가. 과전류의 검출은 모든 선도체에 대하여 과전류 검출기를 설치하여 과전류가 발생할 때 전원을 안전하게 차단해야 한다. 다만, 과전류가 검출된 도체 이외의 다른 선도체는 차단하지 않아도 된다.

나. 3상 전동기 등과 같이 단상 차단이 위험을 일으킬 수 있는 경우 적절한 보호조치를 해야 한다.



2. 과전류 검출기 설치 예외

TT계통 또는 TN계통에서, 선도체만을 이용하여 전원을 공급하는 회로의 경우, 다음 조건들을 충족하면 선도체 중 어느 하나에는 과전류 검출기를 설치하지 않아도 된다.

가. 동일 회로 또는 전원 측에서 부하 불평형을 감지하고 모든 선도체를 차단하기 위한 보호장치를 갖춘 경우

나. "가"에서 규정한 보호장치의 부하 측에 위치한 회로의 인위적 중성점으로부터 중성선을 배선하지 않는 경우



2 중성선의 보호

1. TT계통 또는 TN계통

가. 중성선의 단면적이 선도체의 단면적과 동등 이상의 크기이고, 그 중성선의 전류가 선도체의 전류보다 크지 않을 것으로 예상될 경우, 중성선에는 과전류 검출기 또는 차단장치를 설치하지 않아도 된다. 중성선의 단면적이 선도체의 단면적보다 작은 경우 과전류 검출기를 설치할 필요가 있다. 검출된 과전류가 설계 전류를 초과하면 설도체를 차단해야 하지만, 중성선을 차단할 필요까지는 없다.

나. "가"의 2가지 경우 모두 단락전류로부터 중성선을 보호해야 한다.

다. 중성선에 관한 요구사항은 차단에 관한 것을 제외하고 중성선과 보호 도체 겸용(PEN) 도체에도 적용한다.



2. IT계통

중성선을 배선하는 경우 중성선에 과전류 검출기를 설치해야 하며, 과전류가 검출되면 중성선을 포함한 해당 회로의 모든 충전 도체를 차단해야 한다. 다음의 경우에는 과전류 검출기를 설치하지 않아도 된다.

가. 설비의 전력 공급점과 같은 전원 측에 설치된 보호장치에 의해 그 중성선이 과전류에 대해 효과적으로 보호되는 경우

나. 정격 감도 전류가 해당 중성선 허용전류의 0.2배 이하인 누전차단기로 그 회로를 보호하는 경우



3. 중성선의 차단 및 재폐로

중성선을 차단 및 재폐로 하는 회로의 경우에 설치하는 개폐기 및 차단기는 차단 시에는 중성선이 선도체보다 늦게 차단되어야 하며, 재폐로 시에는 선도체와 동시 또는 그 이전에 재폐로 되는 것을 설치해야 한다.







■ 보호장치의 종류 및 특성

1. 과부하 전류 및 단락전류 겸용 보호장치

과부하 전류 및 단락전류 모두를 보호하는 장치는 그 보호장치 설치 점에서 예상되는 단락전류를 포함한 모든 과전류를 차단 및 투입할 수 있는 능력이 있어야 한다.



2. 과부하 전류 전용 보호장치

과부하 전류 전용 보호장치는 [한국전기 설비규정] 212.4의 요구사항을 충족해야 하며, 차단용량은 그 설치점에서의 예상 단락전류 값 미만으로 할 수 있다.



3. 단락전류 전용 보호장치

단락전류 전용 보호장치는 과부하 보호를 별도의 보호장치에 의하거나, 보호장치의 특성에서 과부하 보호장치의 생략이 허용되는 경우에 설치할 수 있다.

이 보호장치는 예상 단락전류를 차단할 수 있어야 하며, 차단기인 경우에는 이 단락전류를 투입할 수 있는 능력이 있어야 한다.



4. 보호장치의 특성

1. 과전류 보호장치는 KS C 또는 KS C IEC 관련 표준(배선차단기, 누전차단기, 퓨즈 등의 표준)의 동작특성에 적합해야 한다.

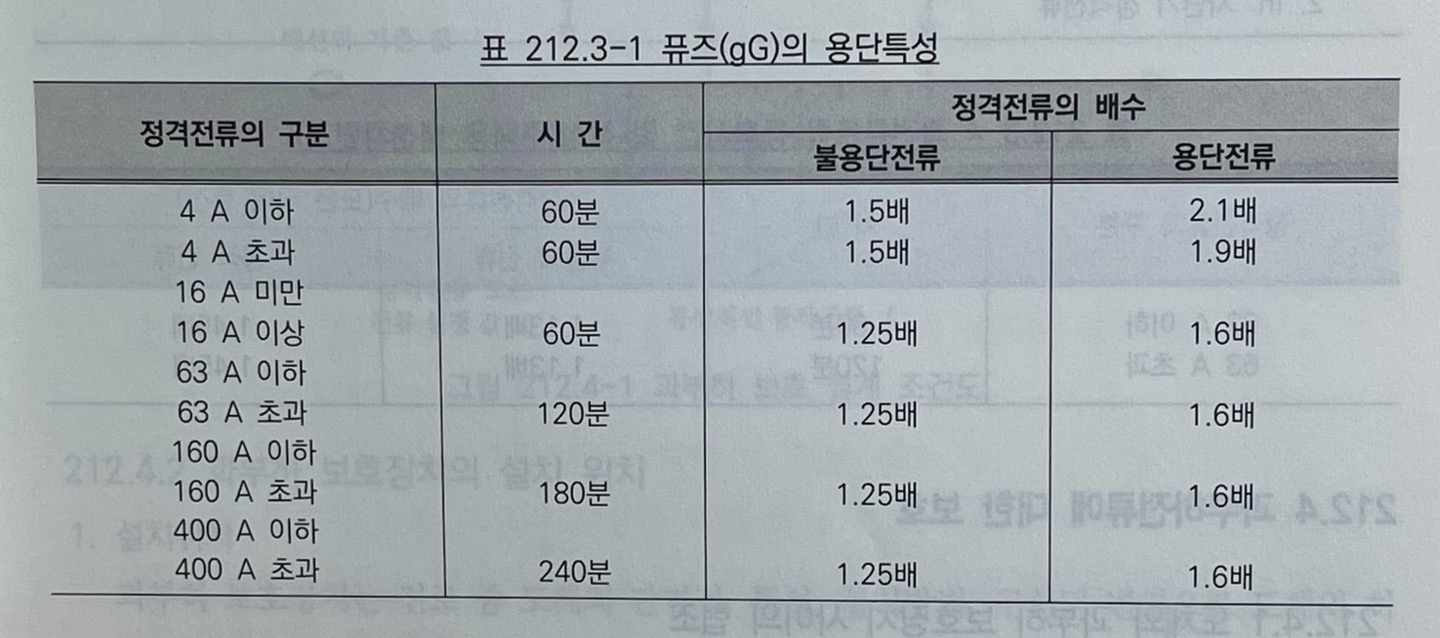

2. 과전류 차단기로 저압 전로에 사용하는 범용의 퓨즈(「전기용품 및 생활용품 안전관리법」에서 규정하는 것을 제외한다)는 표 212.3-1에 적합한 것이어야 한다.







■ 과부하 전류에 대한 보호

1. 과부하 보호장치의 설치 위치

1. 설치 위치

과부하 보호장치는 전로 중 도체의 단면적, 특성, 설치방법, 구성의 변경으로 도체의 허용전류 값이 줄어드는 곳(이하 분기점이라 함)에 설치해야 한다.



2. 설치 위치의 예외

과부하 보호장치는 분기점(O)에 설치해야 하나, 분기점(O)점과 분기회로의 과부하 보호장치의 설치점 사이의 배선 부분에 다른 분기회로나 콘센트 회로가 접속되어 있지 않고, 다음 중 하나를 충족하는 경우에는 변경이 있는 배선에 설치할 수 있다.



2. 과부하 보호장치의 생략

다음과 같은 경우에는 과부하 보호장치를 생략할 수 있다. 다만, 화재 또는 폭발 위험성이 있는 장소에 설치되는 설비 또는 특수설비 및 특수 장소의 요구사항들을 별도로 규정하는 경우에는 과부하 보호장치를 생략할 수 없다.

가. 일반사항

다음의 어느 하나에 해당되는 경우에는 과부하 보호장치 생략이 가능하다.

(1) 분기회로의 전원 측에 설치된 보호장치에 의하여 분기회로에서 발생하는 과부하에 대해 유효하게 보호되고 있는 분기회로

(2) 단락전류에 대한 보호의 요구사항에 따라 단락 보호가 되고 있으며, 분기점 이후의 분기회로에 다른 분기회로 및 콘센트가 접속되지 않는 분기회로 중, 부하에 설치된 과부하 보호장치가 유효하게 동작하여 과부하 전류가 분기회로에 전달되지 않도록 조치를 하는 경우

(3) 통신회로용, 제어회로용, 신호회로용 및 이와 유사한 설비



나. IT계통에서 과부하 보호장치 설치 위치 변경 또는 생략

(1) 과부하에 대해 보호가 되지 않은 각 회로가 다음과 같은 방법 중 어느 하나에 의해 보호될 경우, 설치 위치 변경 또는 생략이 가능하다.

(가) "이중 절연 또는 강화 절연에 의한 보호"에 의한 보호수단 적용

(나) 2차 고장이 발생할 때 즉시 작동하는 누전차단기로 각 회로를 보호

(다) 지속적으로 감시되는 시스템의 경우 다음 중 어느 하나의 기능을 구비한 절연 감시 장치의 사용

① 최초 고장이 발생한 경우 회로를 차단하는 기능

② 고장을 나타내는 신호를 제공하는 기능. 이 고장은 운전 요구사항 또는 2차 고장에 의한 위험을 인식하고 조치가 취해져야 한다.

(2) 중성선이 없는 IT계통에서 각 회로에 누전차단기가 설치된 경우에는 선도체 중에 어느 1개에는 과부하 보호장치를 생략할 수 있다.



다. 안전을 위해 과부하 보호장치를 생략할 수 있는 경우

사용 중 예상치 못한 회로의 개방이 위험 또는 큰 손상을 초래할 수 있는 다음과 같은 부하에 전원을 공급하는 회로에 대해서는 과부하 보호장치를 생략할 수 있다.

(1) 회전기의 여자 회로

(2) 전자석 크레인의 전원 회로

(3) 전류변성기의 2차 회로

(4) 소방설비의 전원 회로

(5) 안전설비(주거침입 경보, 가스누출 경보 등)의 전원 회로
