전선의 선정 및 식별, 종류, 전선의 접속

전선의 선정 및 식별

1. 전선 일반 요구사항 및 선정

- 전선은 통상 사용 상태에서의 온도에 견디는 것이어야 한다.

- 전선은 설치장소의 환경조건에 적절하고 발생할 수 있는 전기·기계적 응력에 견디는 능력이 있는 것을 선정하여야 한다.

- 전선은 「전기용품 및 생활용품 안전관리법」의 적용을 받는 것 이외에는 한국산업표준(이하 "KS"라 한다)에 적합한 것을 사용하여야 한다.

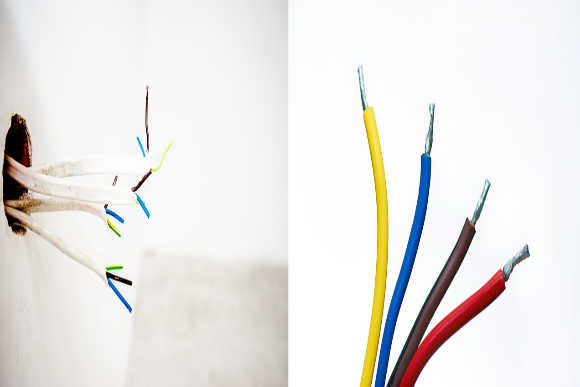

2. 전선의 식별

L1 : 갈색

L2 : 흑색

L3 : 회색

N : 청색

보호 도체 : 녹색-노란색

- 색상 식별이 종단 연결 지점에서만 이루어지는 나도체 등은 전선 종단부에 색상이 반영구적으로 유지될 수 있는 도색, 밴드, 색 테이프 등의 방법으로 표시해야 한다.



- 제1 및 제2를 제외한 전선의 식별은 KS C IEC 60455(인간과 기계 간 인터페이스, 표시 식별의 기본 및 안전원칙-장비 단자, 도체 단자 및 도체의 식별)에 적합하여야 한다.





전선의 종류

1. 절연전선

- 저압 절연전선은 「전기용품 및 생활용품 안전관리법」의 적용을 받는 것 이외에는 KS에 적합한 것으로서 450/750 V 비닐절연전선, 450/750 V 저독성 난연 폴리올레핀 절연전선, 450/750 V 저독성 난연 가교폴리올레핀 절연전선, 450/750 V 고무 절연전선을 사용하여야 한다.



- 고압, 특고압 절연전선은 KS에 적합한 또는 동등 이상의 전선을 사용하여야 한다.





2. 코드

- 코드는 「전기용품 및 생활용품 안전관리법」에 의한 안전인증을 취득한 것을 사용하여야 한다.

- 이 코드는 이 규정에서 허용된 경우에 한하여 사용할 수 있다.



3. 캡타이어 케이블

캡타이어 케이블은 「전기용품 및 생활용품 안전관리법」의 적용을 받는 것 이외에는 KSC IEC 60502-1 [정격 전압 1kV~30kV 압출 성형 절연 전력 케이블 및 그 부속품-제1부 : 케이블(1kV-3kV)]에 적합한 것을 사용하여야 한다.



4. 저압 케이블

사용전압이 저압인 전로(전기 기계 기구 안의 전로를 제외한다)의 전선으로 사용하는 케이블은 「전기용품 및 생활용품 안전관리법」의 적용을 받는 것 이외에는 KS에 적합한 것으로 0.6/1kV 연피 케이블, 클로로프렌 외장 케이블, 비닐 외장 케이블, 폴리에틸렌 외장 케이블, 무기물 절연 케이블, 금속 외장 케이블, 저독성 난연 폴리올레핀 외장 케이블, 300/500V 연질 비닐시스 케이블, 제2에 따른 유선 텔레비전 전용 급전 겸용 독축 케이블(그 외부 도체를 접지하여 사용하는 것에 한한다)을 사용하여야 한다.



5. 고압 및 특고압 케이블

- 사용전압이 고압인 전로(전기 기계 기구 안의 전로를 제외한다)의 전선으로 사용하는 케이블은 KS에 적합한 것으로 연피 케이블, 알루미늄피 케이블, 클로로프렌 외장 케이블, 비닐 외장 케이블, 폴리에틸렌 외장 케이블, 저독성 난연 폴리올레핀 외장 케이블, 콤바인 덕트 케이블 또는 KS에서 정하는 성능 이상의 것을 사용하여야 한다. 다만, 고압 가공전선에 반도전성 외장 조가용 고압 케이블을 사용하는 경우, 비행장 등화용 고압 케이블을 사용하는 경우 또는 물밑전선로의 시설에 따라 물밑 케이블을 사용하는 경우에는 그러하지 아니하다.





- 사용전압이 특고압인 전로(전기기계기구 안의 전로를 제외한다)에 전선으로 사용하는 케이블은 절연체가 에틸렌 프로필렌 고무 혼합물 또는 가교폴리에틸렌 혼합물인 케이블로서 선심 위에 금속제의 전기적 차폐층을 설치한 것이거나 파이프형 압력 케이블, 연피 케이블, 알루미늄피 케이블 그 밖의 금속피복을 한 케이블을 사용하여야 한다. 다만, 물밑 전선로의 시설에서 특구압 물밑 전선로의 전선에 사용하는 케이블에는 절연체가 에틸렌 프로필렌 고무혼합물 또는 가교폴리에틸렌 혼합물인 케이블로서 금속제의 전기적 차폐층을 설치하지 아니한 것을 사용할 수 있다.





전선의 접속

전선의 전기저항을 증가시키지 않도록 접속하여야 하며, 또한 다음에 따라야 한다.



- 나전선 상호 또는 나전선과 절연전선 또는 캡타이어 케이블과 접속하는 경우에는 다음에 의할 것.

1) 전선의 세기[인장 하중으로 표시한다.]를 20% 이상 감소시키지 아니할 것. 다만, 점퍼선을 접속하는 경우와 기타 전선에 가하여지는 장력이 전선의 세기에 비하여 현저히 작을 경우에는 적용하지 않는다.

2) 접속 부분은 접속관 기타의 기구를 사용할 것. 다만, 가공전선 상호, 전차선 상호 또는 광산의 갱도 안에서 전선 상호를 접속하는 경우에 기술상 곤란할 때에는 적용하지 않는다.





- 절연전선 상호, 전연 전선과 코드, 캡타이어 케이블과 접속하는 경우에는 제1의 규정에 준하는 이외에 접속되는 전연 전선의 절연물과 동등 이상의 절연성능이 있는 접속기를 사용하거나 접속 부분을 그 부분의 절연전선의 절연물과 동등 이상의 절연성능이 있는 것으로 충분히 피복할 것.



- 코드 상호, 캡타이어 케이블 상호 또는 이들 상호를 접속하는 경우에는 코드 접속기, 접속함 기타의 기구를 사용할 것. 다만 공칭 단면적이 10㎟ 이상인 캡타이어 케이블 상호를 접속하는 경우에는 접속 부분을 제1 및 제2의 규정에 준하여 시설하고 또한, 절연 피복을 완전히 유화하거나 접속 부분의 위에 견고한 금속제의 방호장치를 할 때 또는 금속 피복이 아닌 케이블 상호를 제1 및 제2의 규정에 준하여 접속하는 경우에는 적용하지 않는다.



- 도체에 알루미늄(알루미늄 합금을 포함한다.)을 사용하는 전선과 동(동합금을 포함한다.)을 사용하는 전선을 접속하는 등 전기화학적 성질이 다른 도체를 접속하는 경우에는 접속 부분에 전기적 부식이 생기지 않도록 할 것.



- 도체에 알루미늄을 사용하는 절연전선 또는 케이블을 옥내배선, 옥측배선 또는 옥외 배선에 사용하는 경우에 그 전선을 접속할 때에는 KS C IEC 60998-1(가정용 및 이와 유사한 용도의 저전압용 접속기구)의 "11 구조", "13 절연저항 및 내전압", "14 기계적 강도", "15 온도 상승", "16 내열성"에 적합한 기구를 사용할 것



- 두 개 이상의 전선을 병렬로 사용하는 경우에는 다음에 의하여 시설할 것.

1) 병렬로 사용하는 각 전선의 굵기는 동선 50㎟ 이상 또는 알루미늄 70㎟ 이상으로 하고, 전선은 같은 도체, 같은 재료, 같은 길이 및 같은 굵기의 것을 사용할 것.

2) 같은 극의 각 전선은 동일한 터미널 러그에 완전히 접속할 것.

3) 같은 극인 각 전선의 터미널 러그는 동일한 도체에 2개 이상의 리벳 또는 2개 이상의 나사로 접속할 것.

4) 병렬로 사용하는 전선에는 각각의 퓨즈를 설치하지 말 것.

5) 교류회로에서 병렬로 사용하는 전선은 금속관 안에 전자적 불평형이 생기지 않도록 시설할 것.



- 밀폐된 공간에서 전선의 접속부에 사용하는 테이프 및 튜브 등 도체의 절연에 사용되는 절연 피복은 KS C IEC 60454(전기용 점착테이프)에 적합한 것을 사용할 것.
