조명설비 - 코드 사용, 이동전선 , 캡타이어 케이블의 접속 정리

조명설비 - 코드의 사용

1. 코드는 조명용 전원코드(KS C IEC 60598-1) 및 이동전선으로만 사용할 수 있으며, 고정배선으로 사용해서는 안된다. 다만, 건조한 곳에 시설하고 또한 내부를 건조한 상태로 사용하는 진열장 등의 내부에 배선할 경우는 고정배선으로 사용할 수 있다.
2. 코드는 사용전압 400V 이하의 전로에 사용한다.







코드 및 이동전선

1. 조명용 전원코드 또는 이동전선은 단면적 0.75㎟ 이상의 코드 또는 캡타이어 케이블을 용도에 적합하게 선정하여야 한다.
2. 조명용 전원코드를 바나 이슬에 맞지 않도록 시설하고(옥측에 시설하는 경우에 한한다) 사람이 쉽게 접촉되지 않도록 시설할 경우에는 단면적이 0.75㎟ 이상인 450/750V 내열성 에틸렌 아세테이트 고무 절연 전선을 사용할 수 있다. 이 경우 전구수구의 리드 인출부의 전선 간격이 10㎜ 이상인 전구소켓을 사용하는 것은 0.75㎟ 이상인 450/750V 일반용 단심 비닐절연 전선을 사용할 수 있다.
3. 옥내에서 조명용 전원코드 또는 이동전선을 습기가 많은 장소 또는 수분이 있는 장소에 시설할 경우에는 고무 코드(사용전압이 400V 이하인 경우에 한함) 또는 0.6/1kV EP고무절연 클로로프렌 캡타이어 케이블로서 단면적이 0.75㎟ 이상인 것이어야 한다.

[표-1. 코드 또는 캡타이어 케이블의 선정]

종류와 용도		옥내		옥외 · 옥측
		조명용 전원코드	이동전선	조명용 전원코드	이동전선
코드	비닐	X	△O	X	X
	고무	O	O	X	X
	편조 고무			●	ㅁ
	금사	X	▲	X	X
	실내장식 전등기구용		O	X	X
캡타이어케이블	고무	◎	◎	◎	◎
	비닐	X	△◎	X	△◎



O,ㅁ,● : 300/300V 이하에 사용한다.

◎ : 0.6/1kV 이하에 사용한다.

X : 사용될 수 없다.

△ : 다음 조건에 적합한 것에 한하여 사용할 수 있다.

- 방전등, 라디오, 텔레비전, 선풍기, 전기 이발기 등 전기를 열로 사용하지 않는 소형기계 기구에 사용할 경우

- 전기모포, 전기온수기 등 고온부가 노출되지 않은 것으로 이에 전선이 접촉될 우려가 없는 구조의 가열장치(가열장치와 전선과의 접속부 온도가 80℃ 이하이고 또한 전열기 외면의 온도가 100℃를 초과할 우려가 없는 것)에 사용할 경우

▲ : 전기면도기, 전기이발기 등과 같은 소형 가정용 전기기계 기구에 부속되고 또한 길이가 2.5m 이하이며 건조한 장소에서 사용될 경우에 한한다.

● : 사람이 쉽게 접촉할 우려가 없도록 시설하는 경우

ㅁ : 옥측에 비나 이슬에 맞지 않도록 시공한 경우 사용할 수 있다.







코드 또는 캡타이어 케이블의 접속

코드 또는 캡타이어 케이블 접속

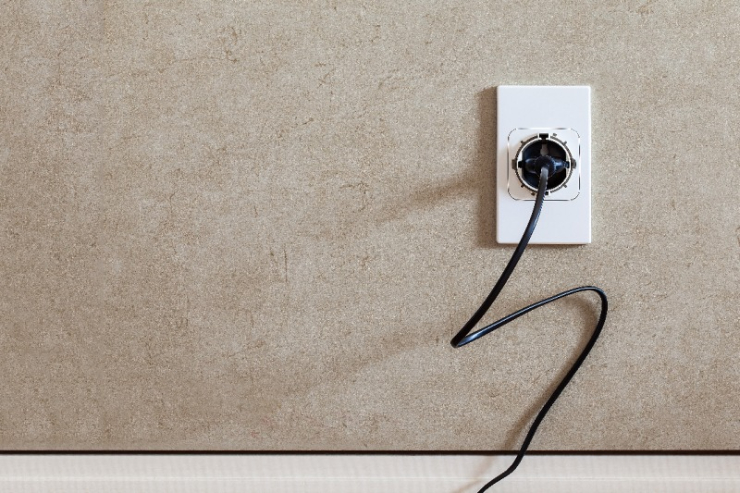

코드 또는 캡타이어 케이블과 옥내배선과의 접속

코드 또는 캡타이어 케이블과 옥내배선과의 접속은 다음에 의하여 시설하여야 한다.

가. 점검할 수 없는 은폐장소에는 시설하지 말 것.

나. 옥내에 시설하는 저압의 이동전선과 저압 옥내배선과의 접속에는 꽂음 접속기 기타 이와 유사한 기구를 사용하여야 한다. 다만, 이동전선을 조가용선에 조가하여 시설하는 경우에는 그러하지 아니하다.

다. 접속점에는 조명기구 및 기타 전기기계 기구의 중량이 걸리지 않도록 할 것.



코드 상호 또는 캡타이어 케이블 상호의 접속

코드 상호, 캡타이어 케이블 상호 또는 이들 상호간의 접속은 코드 접속기, 접속함 및 기타 기구를 사용하여야 한다. 다만 단면적이 10㎟ 이상의 캡타이어 케이블 상호를 접속하는 경우로 접속 부분을 123에 따라 시설하고 또한 다음에 의하여 시설할 경우는 적용하지 않는다.

가. 절연 피복에는 자기융착성 테이프를 사용하거나 또는 동등 이상의 절연 효력을 갖도록 할 것.

나. 접속 부분이 외면에는 견고한 금속제의 방호장치를 할 것.



코드 또는 캡타이어 케이블과 전기사용 기계기구와의 접속

1. 동(銅)전선과 전기기계 기구 단자의 접속은 접촉이 완전하고 헐거워질 우려가 없도록 다음에 의하여야 한다.

가. 전선을 나사로 고정할 경우에 나사가 진동 등으로 헐거워질 우려가 있는 장소는 2중 너트, 스프링 와셔 및 나사 풀림 방지기구가 있는 것을 사용할 것.

나. 전선을 1본만 접속할 수 있는 구조의 단자는 2본 이상의 전선을 접속하지 말 것.

다. 기구 단자가 누름 나사형, 크램프형이거나 이와 유사한 구조가 아닌 경우는 단면적 10㎟를 초과하는 단선 또는 단면적 6㎟를 초과하는 연선에 터미널 러그를 부착할 것. 다만, 기구의 용량이 30A 이하이고, 기구 단자에 접속하는 전선이 연선인 경우는 적당히 연석의 소선수를 감소하여 터미널 러그를 생략할 수 있다.

라. 연선에 터미널 러그를 부착하지 않는 경우는 연선의 소선이 흩어지지 않도록 할 것. 다만, 누름 나사형(와셔가 있는 것에 한한다), 크램프형이거나 이와 유사한 구조의 단자에 접속하는 경우 또는 전선에 연동 관을 사용하는 경우는 적용하지 않는다.

마. 터미널 러그는(압착형 등은 제외한다) 납땜으로 전선을 부착할 것.

바. 접속점에 장력이 걸리지 않도록 시설할 것.

사. 누름 나사형 단자 등에 전선을 접속하는 경우는 전선을 정해진 위치까지 확실하게 삽입할 것.



2. 알루미늄 전선과 전기기계 기구 단자의 접속은 접촉이 완전하고 헐거워질 우려가 없도록 하고 제1의 "가", "나", "바"에 의하는 외에 다음에 따라야 한다.

가. 전기기계 기구 단자는 알루미늄 전선용 또는 알루미늄 전선, 동전선 공용의 표시가 있는 것을 사용할 것. 다만, 장식(stud) 단자 등의 경우 및 터미널 러그 또는 터미널 플러그 등을 사용하여 접속하는 경우는 적용하지 않는다.

나. 전선에 터미널 러그 등을 부착하는 경우는 도체에 손상을 주지 않도록 피복을 벗기고 접속 작업 직전에 도체의 표면을 잘 닦을 것.

다. 나사 단자에 전선을 접속하는 경우는 전선을 나사의 흠에 가능한 한 밀착하여 3/4 바퀴 이상 1 바퀴 이하로 감을 것.

라. 누름 나사단자 등에 전선을 접속하는 경우는 전선을 정해진 위치까지 확실하게 삽입할 것.

마. 장식(stud) 단자 등에 접선을 접속하는 경우는 터미널 러그 등을 부착할 것. 다만, 단선을 "다"에 따라 접속하는 경우는 예외이다.



3. 제1 및 제2에 의하는 외에 다음에 따라야 한다.

가. 충전 부분이 노출되지 않는 구조의 단자 금구에 나사로 고정하거나 또는 기고요 플러그 등을 사용할 것.

나. 기구 단자가 누름 나사형, 크램프형 또는 이와 유사한 구조로 된 것을 제외하고 단면적 6㎟를 초과하는 코드 및 캡타이어 케이블에는 터미널 러그를 부착할 것.

다. 코드와 형광등기구의 리드선과 접속은 전선접속기로 접속할 것.
